硼系PO膜内添接合剂 P-900

硼系PO膜内添接合剂P-900是青岛四维化工有限公司、烟台融晟新材料有限公司和青岛科技大学联合研发的新型多元醇硼酸酯的非离子表面活性剂，属于内添加型的提高薄膜表面附着力的改性剂，解决了目前市场上PO膜涂覆液附着力差、极不耐擦、容易剥离、镜面铺展时间长、流滴效果差的问题。P-900做成母粒在PO膜中添加后，棚膜的透明性、雾度值均有改善，同时其与其他助剂的配伍性也很好。通过市场各种情况下的扣棚试验，在实践中也获得了广大农膜厂家的广泛肯定。

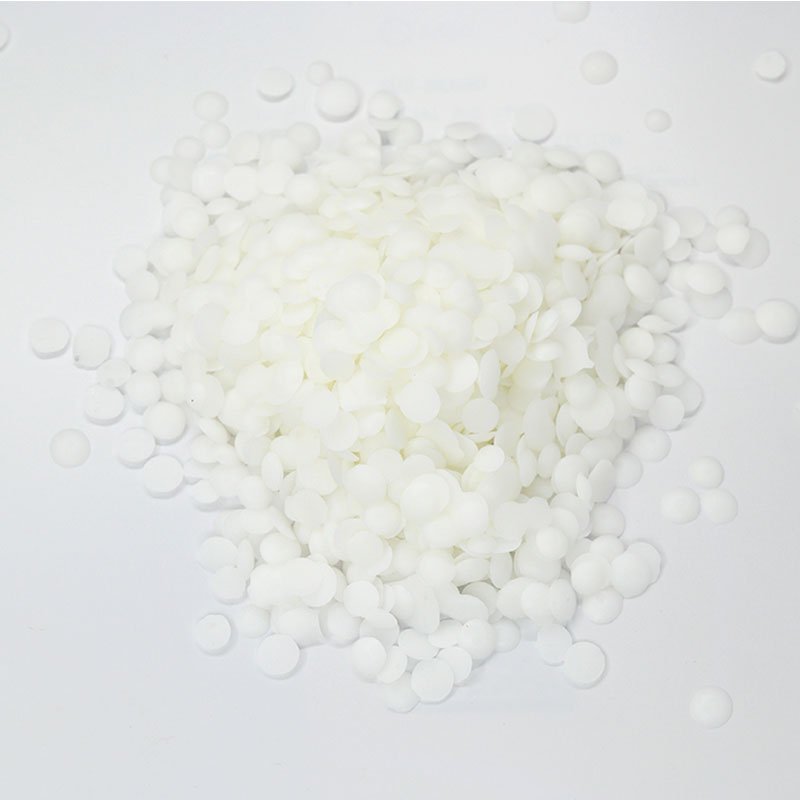

产品外观

乳白色颗粒状

作用机理

PO膜内添接合剂P-900属两亲型的非离子表面活性剂，在棚膜非极性PE基材和涂覆液中之间起到偶合桥联作用。P-900在与高分子基体混合加工时亲油部分与基体均匀分散并偶联结合，亲水部分基团可与PO涂覆液中诸多亲水无机材料产生物理化学作用，使其牢固的附着在棚膜的表面，不易剥落、耐摩擦，真正实现PO膜的持久流滴功能。并且P-900助剂本身具有的亲水官能团会明显降低棚膜的表面张力，缩小水与聚合物表面之间的接触角，会大大缩短棚膜表面的水面铺展时间，更迅速的形成镜面。同时P-900助剂本身具有的分散增塑功能，可以使配方体系中的各组分的功能性达到更优化，因而PO膜的透光率和雾度均有改善。

使用方法

本品主要用于各类使用涂覆液的农用棚膜中，添加量在棚膜中0.3-0.5 %，建议可以做成15%的母料，在吹膜成型时加入2-3%即可。真正实现PO膜的流滴永久性。

理化参数

硼系PO膜内添接合剂P-900做成15%的母粒，在生产PO膜中添加2-3%改性母粒后的试验数据：

基本性能测试

由上表可知，四维膜与常规膜相比，透光率提高，雾度值接近，初滴稍短，表面电阻降低，因而PO膜的表面张力变小，水面铺展能力提高，膜面形成镜面的时间缩短。

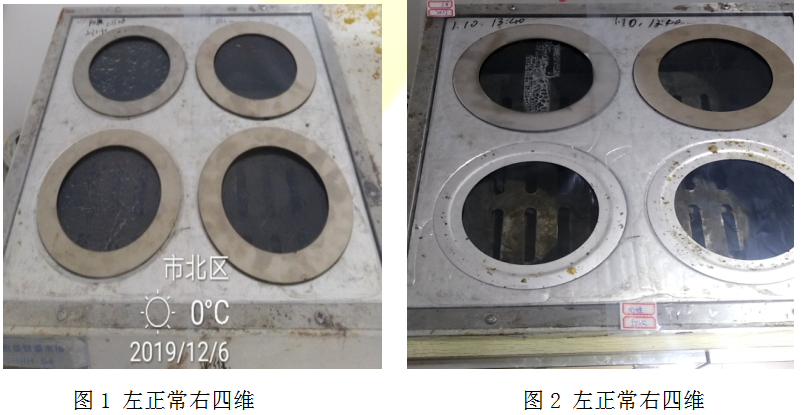

扣棚性能测试

将两组膜进行水浴测试，每天上午9:30撤下晾干，10:30继续放上观察。经过近20天的干湿交替反复验证表明：同常规膜相比，四维膜形成初期水面铺展的时间提前2-3分钟，而初步形成镜面的时间也提前6-7分钟。

结论：在PO膜中添加P-900后，使PO涂覆液在膜表面的附着力增强，铺展成镜面的时间和周期缩短，其耐摩擦性能明显增强。
